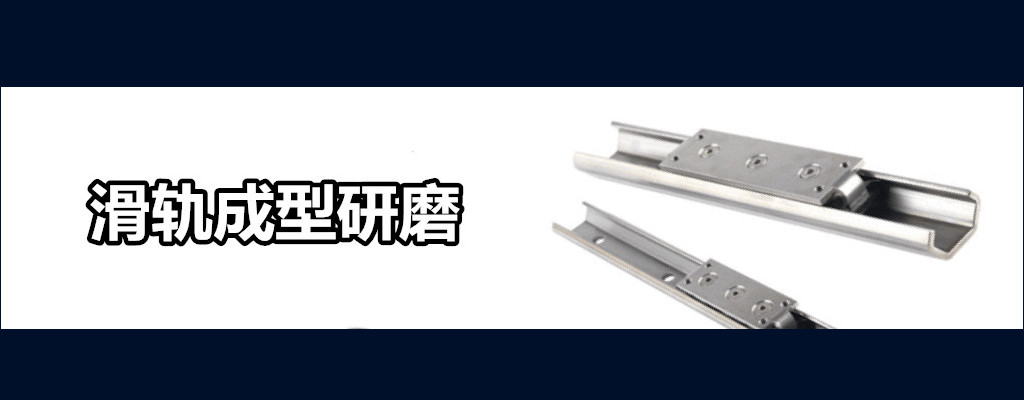

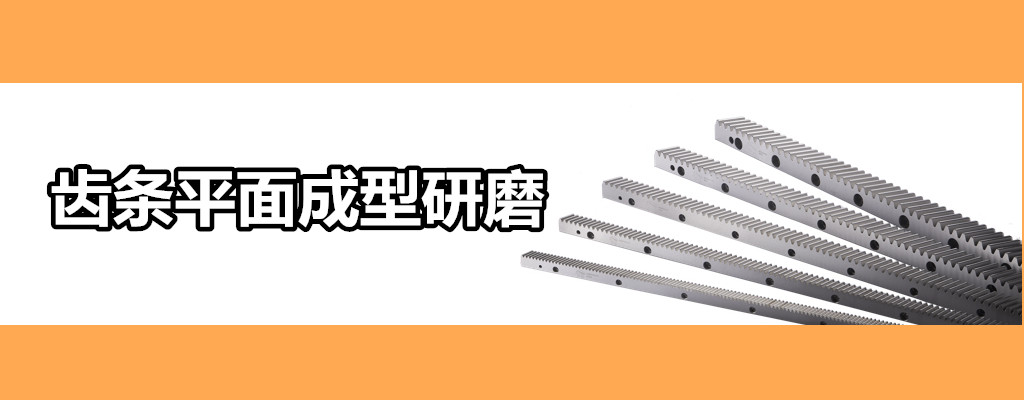

成型研磨是只讓已成一定形狀的砂輪與加工物件呈現相對性移動而加工，或采用已呈現定型之成型磨輪，借由同轉向研磨加工的研磨加工方法。要求且精細，實有其難度。成型研磨是指讓已成一定形狀的砂輪與加工物件呈現相對性移動而加工或采用已呈規定形狀之成型磨輪,借由同轉向研磨加工的研磨加工方法。
PGG系列可塑形厚度小于0.1mm。鋁磨料和玻璃結合劑砂輪，標準JW系列:#80-#1200JW80~1200
高性能RZ系列:#80-#220
鋁硅碳化物磨料和玻璃結合輪HW系列難切割材料:#80-#800
用戶可根據自身情況選擇適合自己的產品，如修整器、磨床、磨削方法等。此外，我們提供合適的砂輪，以滿足用戶的磨削條件。
特征：
1.高精度容易成型
2.減少砂輪成型精度自動修整的時間
每個網格槽的厚度&角R
|
|
槽厚度 |
單位 |
R轉角 |
單位 |
|
#120 |
0.5~6.0 |
mm |
0.05 |
mm |
|
#180 |
0.4~4.0 |
mm |
0.03 |
mm |
|
#240 |
0.3~2.0 |
mm |
0.025 |
mm |
|
#320 |
0.15~0.5 |
mm |
0.02 |
mm |
|
#500 |
0.1~0.3 |
mm |
0.01 |
mm |
|
#800 |
0.08~0.2 |
mm |
0.01 |
mm |
以下分享,使用日本TEIKEN 鐵肯PGG系列成型砂輪成功案例：
原使用砂輪: 1A 510*127 SA 100 V
改用:,日本TEIKEN 鐵肯砂輪 1A 510*15*127 SPW 100 V
結果:因為形狀保持力好,加工長度大幅度增加,生產效率增加3倍,工件精度達到標準,面粗度也大幅度下降。
原使用德制砂輪1A 405"50*127mm83A 150H 11RM V5612V26
改用:日本TEIKEN鐵肯砂輪 1A 405*50*127 SPW 150 V
結果:修整間隔拉長50%,過去磨2支需要修整,現在使用SPW研磨3支工件后,還不一定需要修整。切削力，面粗度也好。
原使用歐系砂輪：1A 1806*31.75mm 89A 320 V-
改用:日本TEIKEN鐵肯砂輪 1A 180*6.4*31.75mm JW 320 V
結果:更換后,很容易就達到底角R的精度要求。原本需要修整3-4次,現在只要1-2次就可以了。成型時,感覺密度比較高,有韌性,不容易破。
使用砂輪：日本TEIKEN鐵肯砂輪1A 180 x 6.4 x 31.75 HW 400 L 10 V291 平面研磨，工件材質: S-STAR

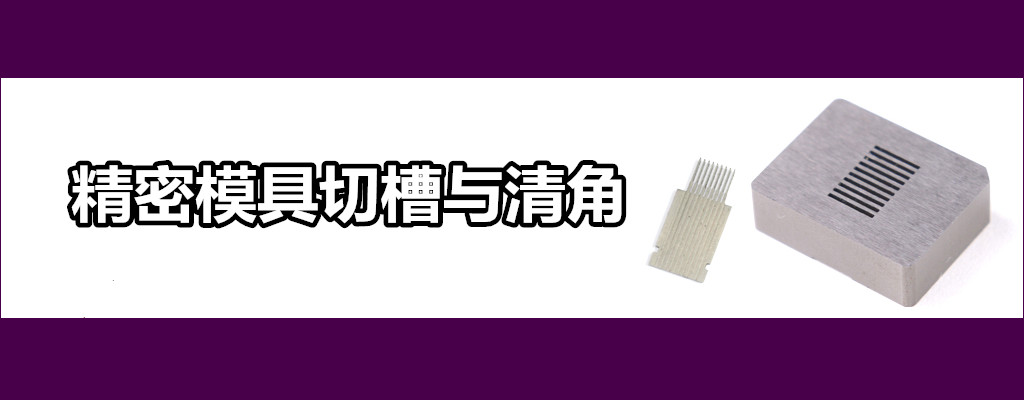

具有特殊組織構造,易于成形至0.1mm以下的厚度,因此可以非常及有效率地應用在精密成形刻溝的研磨工作上,寬度0.3mm深度1.8mm的溝加工,消耗比原砂輪少,角也會達到0.01mm。
溝加工,寬度0.6mm,深度1mm,長度100L,1件66支, Ra=0.03以下, JW800K修整量0.08-0.1mm, HW400L修整量0.05mm ,角加工容易做,修整少,因此會縮短加工時間。加工結果良好, HW240J也良好。

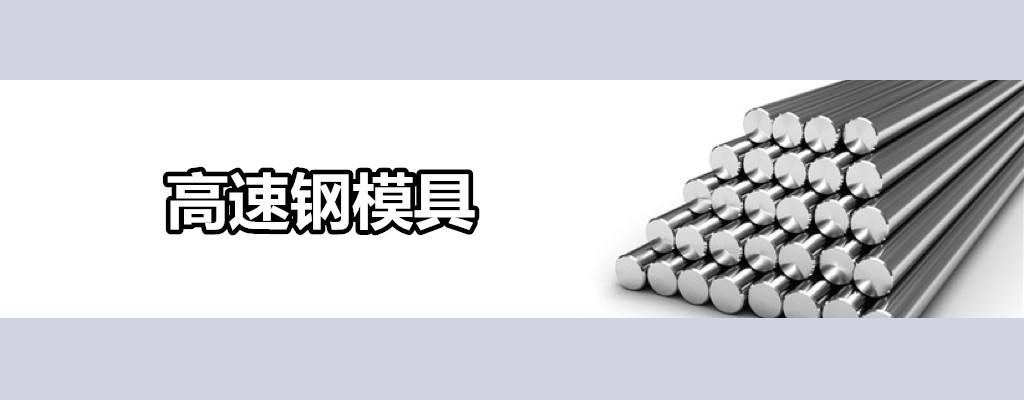

砂輪規格：日本TEIKEN鐵肯砂輪1A 180 x 6.4 x 31.75 HW 400 L 10 V291 平面研磨，工件材質: SKH51 100L 模具
